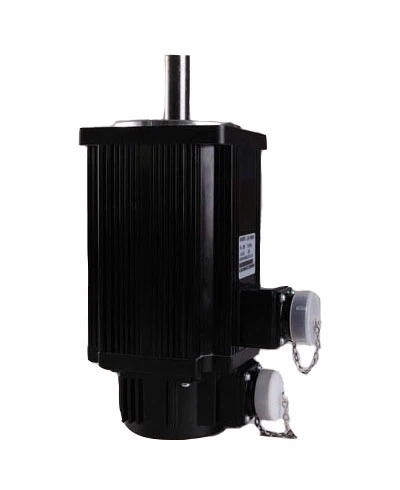

उत्पाद परिचय: एसी सर्वो ड्राइव के साथ एसी सर्वो मोटर nema42 उपयोग
ईसी-एम श्रृंखला उच्च वोल्टेज ब्रश रहित एसी सर्वो मोटर्स उच्च त्वरण क्षमता और तेजी से स्थिति प्राप्त करने के लिए उच्च टोक़ घनत्व के साथ आवेदन प्रदान करते हैं। Nema42 श्रृंखला एसी सर्वो मोटर, पावर रेंज 0.8 से 1.8kw तक है, और 4Nm से 6Nm तक टॉर्क, व्यापक रूप से सीएनसी मशीनों, जैसे प्लाज्मा कटिंग, सीएनसी मिलिंग / खराद मशीन ect पर।
उत्पाद चयन और पैरामीटर:
आदर्श | EC- 110M080C | EC- 110M120D | EC- 110M150D | EC- 110M120C | EC- 110M180D | ||||||||||||||||||
रेटेड पावर (W) | 800 | 1200 | 1500 | 1200 | 1800 | ||||||||||||||||||
रेटेड वोल्टेज (V) | 220 | 220 | 220 | 220 | 220 | ||||||||||||||||||
रेटेड वर्तमान (ए) | 3.5 | 5 | 6 | 4.5 | 6 | ||||||||||||||||||
रेटेड गति (RPM) | 2000 | 3000 | 3000 | 2000 | 3000 | ||||||||||||||||||
होल्डिंग टोक़ (एनएम) | 4 | 4 | 5 | 6 | 6 | ||||||||||||||||||
पीक टॉर्क (एनएम) | 12 | 12 | 15 | 12 | 18 | ||||||||||||||||||
वोल्टेज लगातार (V / 1000 * RPM) | 79 | 54 | 62 | 83 | 60 | ||||||||||||||||||
टोक़ गुणांक (एनएम / ए) | 1.14 | 0.8 | 0.83 | 1.3 | 1 | ||||||||||||||||||
रोटर जड़ता (kg.㎡) | 0.54x10-³ | 0.54x10-³ | 0.63x10-³ | 0.76x10-³ | 0.76x10-³ | ||||||||||||||||||
लाइन-लाइन प्रतिरोध (Q) | 2.41 | 1.09 | 1.03 | 1.46 | 0.81 | ||||||||||||||||||
लाइन-लाइन इंडक्शन (mH) | 7.3 | 3.3 | 3.43 | 4.7 | 2.59 | ||||||||||||||||||
विद्युत समय-स्थिर (सुश्री) | 3 | 3 | 3.33 | 3.2 | 3.2 | ||||||||||||||||||
वजन (किग्रा) | 6 | 6 | 6.8 | 7.9 | 7.9 | ||||||||||||||||||
एनकोडर लाइन नंबर (PPR) | 2500 | ||||||||||||||||||||||
अलगाव वर्ग | कक्षा बी | ||||||||||||||||||||||
सुरक्षा वर्ग | IP65 | ||||||||||||||||||||||
पर्यावरण का उपयोग करना | तापमान: -20 ℃ ~ + 40 ℃, आर्द्रता 90% आरएच नीचे कोई ओस नहीं | ||||||||||||||||||||||
मोटर पावर प्लग | वायर लीड | यू | वी | डब्ल्यू | पीई | ||||||||||||||||||
पिन नं। | 2 | 3 | 4 | 1 | |||||||||||||||||||
एनकोडर प्लग | वायर लीड | 5V | 0V | A + | बी + | Z + | ए- | बी | Z- | U + | V + | डब्ल्यू + | यू के आकार | वी | डब्ल्यू | पीई | |||||||
पिन नं। | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 1 1 | 12 | 13 | 14 | 15 | 1 | ||||||||
उत्पाद आयाम:
आदर्श | EC-110M080D | EC-110M120D | EC-110M150D | EC-110M120C | EC-110M180D |
एल (ब्रेक के बिना) | 189 | 189 | 204 | 219 | 219 |
एल (स्थायी ब्रेक के साथ) | 245 | 245 | 260 | 275 | 275 |
एल (विद्युत चुम्बकीय ब्रेक के साथ) | 263 | 263 | 278 | 293 | 293 |
चालक का मिलान किया | ईसीएन-GA3210B | ईसीएन-GA3210B | ईसीएन-GA3215B | ईसीएन-GA3210B | ईसीएन-GA3215BF |
विकल्प के लिए केबल | (पल्स केबल) चालक को नियंत्रक | 3-10M विकल्प के लिए | |||
(एनकोडर केबल) चालक को एनकोडर | |||||
(पावर केबल) चालक को मोटर | |||||
उत्पाद स्थापना:
1: स्थापना / disassembly घटकों युग्मित मोटर शाफ्ट अंत, मोटर शाफ्ट एनकोडर के दूसरे पक्ष को रोकने के लिए शाफ्ट को जोर से मत मारो खराब बाहर खटखटाया गया था।
2: कंपन और असर क्षति को रोकने के लिए इसके शाफ्ट का सबसे अच्छा बनाने का प्रयास।
उत्पाद सेवा:
ECON शुरू से अंत तक तकनीकी सेवा प्रदान करता है, और एक साल की वारंटी प्रदान करेगा। कोई भी समस्या, हमारे तकनीकी इंजीनियर और बिक्री को ई-मेल भेज सकती है, या हमारी वेबसाइट पर सीधे चैट कर सकती है।
भुगतान और वितरण:
ECON भुगतान करने के लिए टी / टी, पेपैल, वेस्टर्न यूनियन का समर्थन करता है। हम एक्सप्रेस, एयर और सी शिपमेंट की व्यवस्था कर सकते हैं, लॉजिस्टिक से निपटने के लिए हमारे पास पेशेवर टीम है।
अनुशंसाएँ:
जनरल AC सर्वो ड्राइव का उपयोग 100W ~ 3.8KW से एसी सर्वो मोटर रेंज के साथ किया जा सकता है
G2 AC इमदादी ड्राइव का समर्थन करता है Canopen है कि इमदादी प्रणाली के साथ मज़ा करता है
