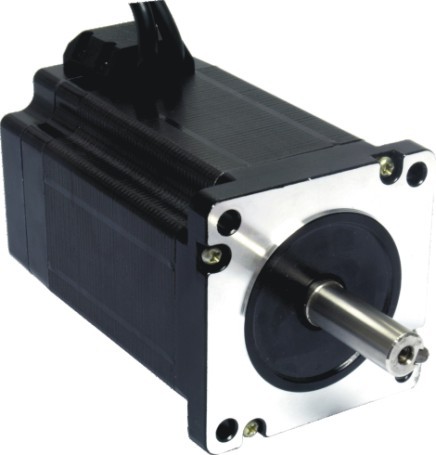

नेमा 34 ब्रशलेस डीसी सर्वो मोटर

नेमा 34 ब्रशलेस डीसी सर्वो मोटर

Nema34 ब्रशलेस डीसी सर्वो मोटर, 0.35Nm से 2.1Nm टॉर्क, और स्पीड 3000RPM, पावर रेंज 110w से 660w है।

उत्पाद का परिचय



उत्पाद विनिर्देश:

TV86 श्रृंखला विशिष्टता

घुमावदार कनेक्शन

तारा

रेडियल फोर्स

निकला हुआ किनारा से अधिकतम 200N @ 20 मिमी

हॉल एंगल

120º

अक्षीय ताकत

अधिकतम 65N

ध्रुवीय

8

इन्सुलेशन

कक्षा बी

अवस्था

3

रोधन शक्ति

एक मिनट के लिए 500VAC

अक्षीय अपवाह

0.05 मिमी

इन्सुलेशन प्रतिरोध

100 मीटर ओम

रेडियल अंतराल

0.02mm@450g

वोल्टेज

48VDC


उत्पाद तकनीकी:

TC86 श्रृंखला तकनीकी विशिष्टता

आदर्श

गति

(आरपीएम)

होल्डिंग

टोक़

(समुद्री मील दूर)

शक्ति

(डब्ल्यू)

वर्तमान (ए)

अधिष्ठापन

(MH)

प्रतिरोध

(ओम)

शिखर

टोक़

जड़ता

(G.cm²)

मोटर की लंबाई (मिमी)

वजन (किग्रा)

टिप्पणी

TV86-11

3000

0.35

110

1 1

2.58

0.98

1.05

400

86

1.9

शाफ्ट डी 14 मिमी, शाफ्ट एल 40 मिमी

TV86-22

3000

0.7

220

27

1.14


0.39

2.1

800

99

2.4

शाफ्ट डी 14 मिमी, शाफ्ट एल 40 मिमी

TV86-44

3000

1.4

440

37

0.5

0.21

4.2

1600

126

3.5

शाफ्ट डी 14 मिमी, शाफ्ट एल 40 मिमी

TV86-66

3000

2.1

660

56

0.31

0.14

6.3

2400

153

4.5

शाफ्ट डी 14 मिमी, शाफ्ट एल 40 मिमी

उत्पाद आयाम: nema34 डीसी ब्रश रहित सर्वो मोटर


मुख्य आकार: 5 * 5 * 25 मिमी


उत्पाद कनेक्शन पोर्ट परिभाषा:

मोटर एनकोडर या हॉल सिग्नल आउटलेट परिभाषा

तार का रंग

परिभाषा

लाल सफ़ेद

EGND

लाल

VCC

नीला

EA-

नीला काला

ईए +

काली

EB-

काला सफ़ेद

ईबी +

भूरा

यूरोपीय संघ

नारंगी

ईवी

पीला

ईडब्ल्यू

मोटर आउटलेट परिभाषा;

केबल का रंग

परिभाषा

पीला

यू

लाल

वी

काली

डब्ल्यू


उत्पाद वारंटी:

शेन्ज़ेन ECON प्रौद्योगिकी कं, लिमिटेड अपने उत्पादों को कारखाने से बाहर शिपमेंट से 12 महीने की अवधि के लिए सामग्री और कारीगरी में दोषों के खिलाफ वारंट करता है। वारंटी अवधि के दौरान, ECON तकनीक या तो अपने विकल्प पर, मरम्मत या उत्पादों की जगह लेगी जो दोषपूर्ण साबित हुई।

बहिष्करण

उपरोक्त वारंटी ग्राहक द्वारा अनुचित या अपर्याप्त हैंडलिंग, अनुचित या अपर्याप्त ग्राहक वायरिंग, अनधिकृत संशोधन या दुरुपयोग, या उत्पाद के विद्युत विनिर्देशों से परे संचालन और / उत्पाद के लिए पर्यावरणीय विनिर्देशों से परे ऑपरेशन के कारणों से क्षतिग्रस्त किसी भी उत्पाद का विस्तार नहीं करती है। ।

वारंटी सेवा प्राप्त करना

वारंटी सेवा प्राप्त करने के लिए, ग्राहक को सेवा से उत्पाद लौटाने से पहले एक लौटाया गया माल प्राधिकरण नंबर (आरएमए) ई-मेल पर ग्राहक सेवा से प्राप्त किया जाना चाहिए: technical01@hybridservo.com। ग्राहक वारंटी सेवा के लिए ECON तकनीक पर लौटे उत्पादों के लिए शिपिंग शुल्क पूर्व भुगतान करेगा, और ECON तकनीक ग्राहकों को उत्पादों की वापसी के लिए भुगतान करेगा।

वारंटी सीमाएँ

ECON तकनीक उत्पाद के संबंध में कोई अन्य वारंटी नहीं देती है, या तो व्यक्त या निहित है। ECON तकनीक विशेष रूप से एक विशेष उद्देश्य के लिए व्यापारीता और फिटनेस की निहित वारंटी का खुलासा करती है। कुछ क्षेत्राधिकार सीमा पर अनुमति नहीं देते हैं कि कब तक और निहित वारंटी कब तक रहती है, इसलिए उपरोक्त सीमा या अपवर्जन आप पर लागू नहीं हो सकता है। हालांकि, किसी भी निहित वारंटी की योग्यता या फिटनेस इस लिखित वारंटी के 12 महीने की अवधि तक सीमित है।


उत्पाद भुगतान और वितरण:

हमारी कंपनी विभिन्न भुगतान तरह से लागू होती है, जैसे टी / टी, एल / सी; कुछ छोटे खरीदारों के लिए, हम पेपैल, वेस्टर्न यूनियन स्वीकार करते हैं। हम एक्सप्रेस, हवा और समुद्र लदान की व्यवस्था कर सकते हैं, हमारे पास लॉजिस्टिक से निपटने के लिए पेशेवर टीम है। हम EXW, एफओबी, सीएफआर, सीआईएफ, डीडीयू और इतने पर कर सकते हैं।
